インバータ安定器は電子機器の為、取扱いには注意が必要です。
下記注意事項を守り、交換作業を行なって下さい。

※接続にはワゴ端子を使用しています。

作業手順

活線状態で電源の結線をすると、稀に回路部品が破損する事があります。交換を行なう際は、必ず本体の配線図を確認し、電源を落としてから作業を始めて下さい。

● インバータ安定器にコネクタを差し込んだ状態では 絶対に結線しないで下さい。 ●

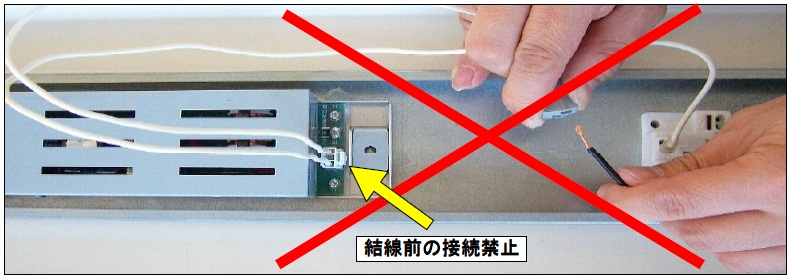

結線前の接続禁止

やむを得ず活線にて作業する場合は、必ず電源側コネクタ(３Ｐ)を外した状態で正しく結線を行なってから、先にランプ側コネクタ、最後に電源側コネクタを差し込んで下さい。

● 活線作業時は、接続手順を誤ると破損の恐れがありますのでご注意下さい。●

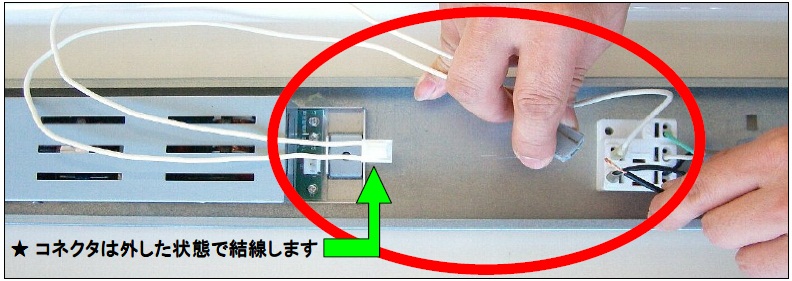

コネクタを外した状態で結線

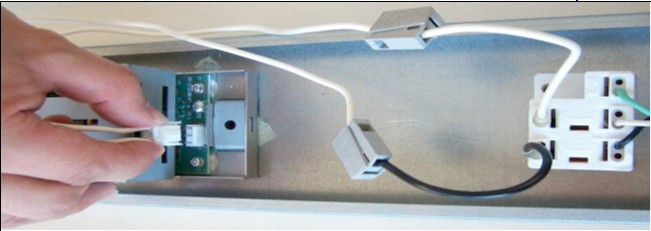

全ての結線が終わってからコネクタを差し込んで下さい。

※ランプが点灯しない場合は、片側１本のランプを確実に抜いてから再度差し込んで下さい。再度差し込むことで、安定器が再起動いたします。

注意事項

本体に装着されている磁石を使用して取付け、固定して下さい。通常、磁石取付だけで固定は十分ですが、本体をネジ止めする場合は取付穴を使用し、安定器本体には 絶対に穴を開けないで下さい。 内部へバリ等が侵入し、火災となる恐れがあります。

その他の注意事項について

・インバータ安定器はメーカーにより配線方法が異なる場合があります。
　配線方法を確認し、正しく接続して下さい。
・インバータ安定器搬送時の強い衝撃や落下等による破損にご注意下さい。
・インバータ安定器交換後ランプが点灯しない場合は、不点灯時ガイダンスをご参照下さい。
